光耦合器和光隔离器之间的技术差异解析

　　随着工业、汽车、通信和个人电子应用对可靠信号隔离的需求持续增长，最近的设计趋势已经从光耦合器等传统隔离技术转向数字隔离器。尽管数字隔离很普遍，但与光耦合器相比，人们对其有效性任旧存在一些常见的误解。同样，关于光耦合器的可靠性和常规使用的寿命也存在一些误解。在本文中，将对有关这两种产品做事实核查。

　　在探索这些之前，让我们回顾一下这些技术之间的差异：光耦合器使用逻辐输入产生输入侧电流。LED将信号作为光通过模塑化合物屏障传输到接收光电探测器和位于隔高栅另一侧的输出。

　　数字隔商器使用硅基互补金属氧化物半导体(CMOS)技术，在硅工艺中内置两个集成电路(IC)和一个高压电介质。数字隔离器将数字信号转换为高频域，并通过基于电容的高压二氧化硅介质栅发送信号。

　　有一种常见的误解，认为当高压事件使器件断开时,光耦合器总是会因“开路”电路而失效。虽然光耦合器能够最终靠多种方式失效开放，但光耦合器也可能在“短路”时失效，具体取决于高压系统中不同的故障模式。

　　在第一个故障模式下，当施加在隔离栅上的电压超过隔离器的额定限值时，光耦合器和数字隔离器的隔离栅都可能失效。

　　第二种故障模式是高电压和高电流损坏隔离器内的电路，可能会引起两种器件类型都出现失效开放情况。这些高压事件可能会破坏足够多的器件电路，使其不再正常工作，但会留下足够的隔离栅，但仍能提供隔离。

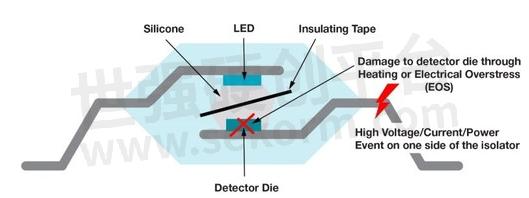

　　图1a显示了光耦合器上的高压事件，图1b显示了数字隔离器上的类似事件。根据高压事件的类型和势垒的强度，可能会发生不同程度的退化。为防止由第一种故障模式引起的短暂故障，一定要选择符合或超出原有设计电气安全标准的隔离器。

　　对于所有电子设计，确保IC在产品的常规使用的寿命内持续使用至关重要。对于隔离器件尤其如此，因为它们在存在多个电压域的情况下保护信号。虽然您可能认为两个相同的光耦合器有很相似的高压寿命，但实际上，不同器件的高压性能可能会有很大差异，这通常是因为光耦合器的隔离栅是在生产的组装阶段产生的。

　　您可能不知道光耦合器中LED的光输出会跟着时间的推移而降低，这会直接影响电流传输比(CTR)等参数，光耦合器内部的模塑料会跟着时间的推移而变黄，由此减少通过隔离栅的光透射，从而逐步降低CTR。最终，CTR将下降到器件不再正常工作的水平，因此导致高故障率和低平均故障间隔时间。

　　技术资料,数据手册,3D模型库,原理图,PCB封装文件,选型指南来源平台：世强硬创平台

　　现货商城,价格查询,交期查询,订货,现货采购,在线购买,样品申请渠道：世强硬创平台电子商城

　　概念,方案,设计,选型,BOM优化,FAE技术上的支持,样品,加工定制,测试,量产供应服务提供：世强硬创平台

　　集成电路,电子元件,电子材料,电气自动化,电机,仪器全品类供应：世强硬创平台

　　本文由玉鹤甘茗转载自先进光半导体官网，原文标题为:光耦合器和光隔离器之间的技术差异！，本站所有转载文章系出于传递更加多信息之目的，且明确标注明确来源，不希望被转载的媒体或个人可与我们联系，我们将立即进行删除处理。
